Enunciado

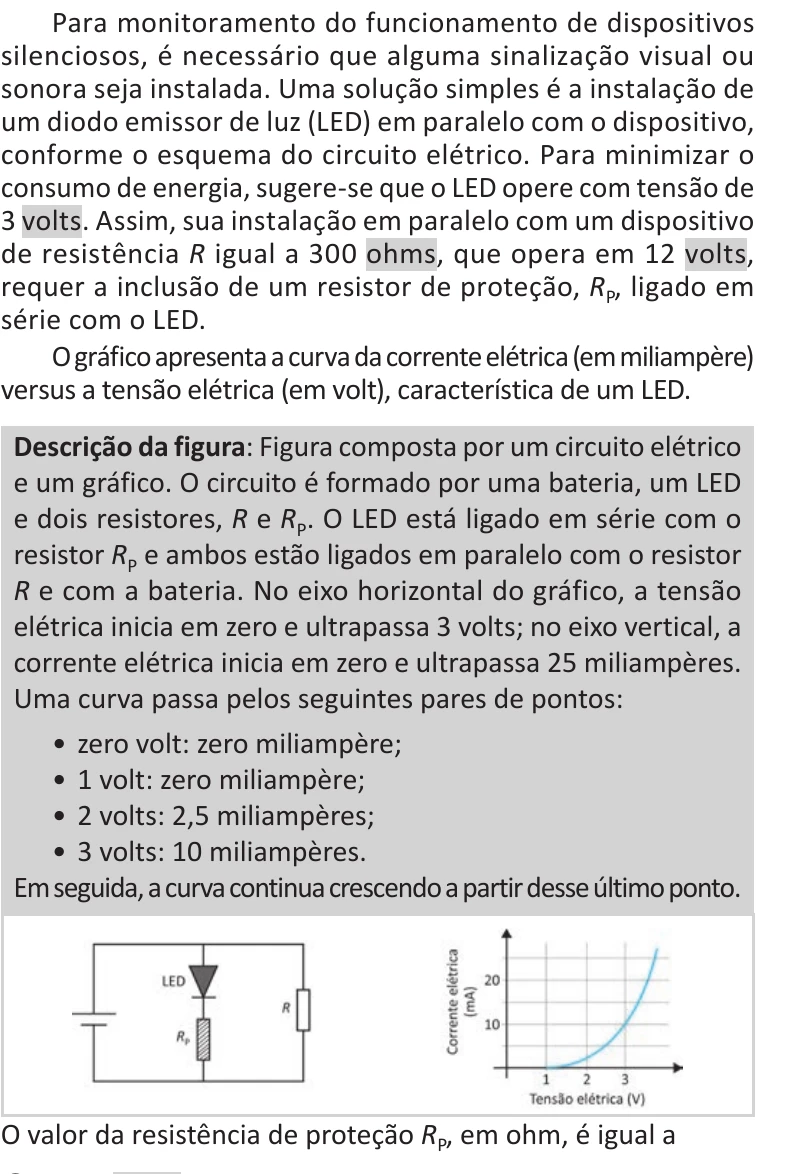

Para monitoramento do funcionamento de dispositivos silenciosos, é necessário que alguma sinalização visual ou sonora seja instalada. Uma solução simples é a instalação de um diodo emissor de luz (LED) em paralelo com o dispositivo, conforme o esquema do circuito elétrico. Para minimizar o consumo de energia, sugere-se que o LED opere com tensão de 3 volts. Assim, sua instalação em paralelo com um dispositivo de resistência R igual a 300 ohms, que opera em 12 volts, requer a inclusão de um resistor de proteção, R,, ligado em série com o LED.
O gráfico apresenta a curva da corrente elétrica (em miliampêre) versus a tensão elétrica (em volt), característica de um LED.
Descrição da figura: Figura composta por um circuito elétrico e um gráfico. O circuito é formado por uma bateria, um LED e dois resistores, R e R,. O LED está ligado em série com o resistor R, e ambos estão ligados em paralelo com o resistor R e com a bateria. No eixo horizontal do gráfico, a tensão elétrica inicia em zero e ultrapassa 3 volts; no eixo vertical, a corrente elétrica inicia em zero e ultrapassa 25 miliampêres. Uma curva passa pelos seguintes pares de pontos:
e zero volt: zero miliampêre;
+ 1 volt: zero miliampêre;
Em seguida, a curva continua crescendo a partir desse último ponto. Tensão elétrica (V) O valor da resistência de proteção R,, em ohm, é igual a
