Enunciado

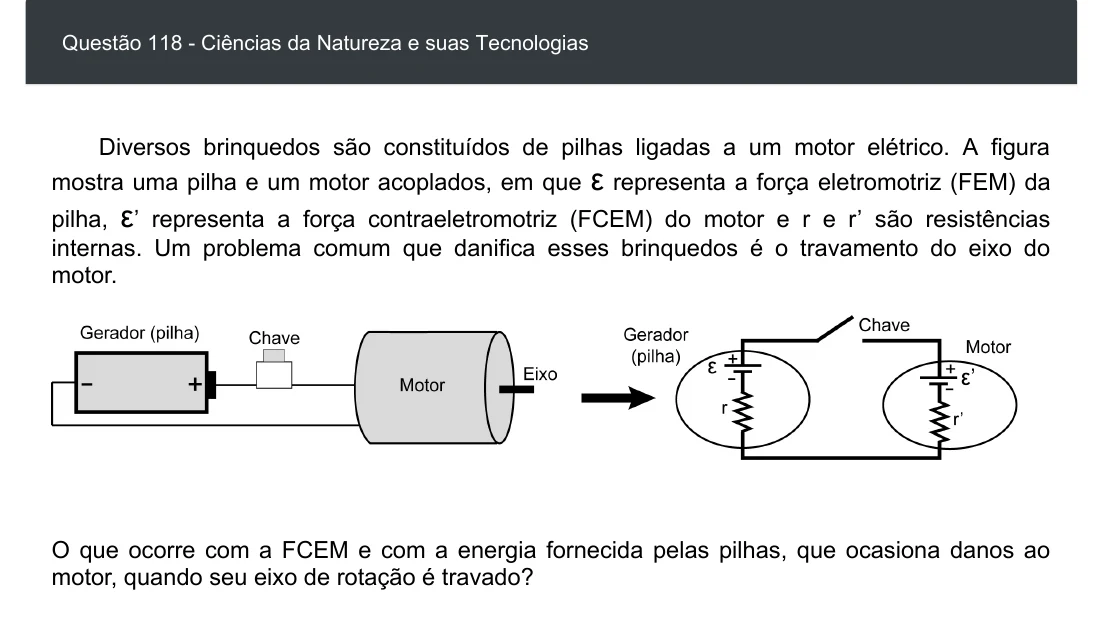

Diversos brinquedos são constituídos de pilhas ligadas a um motor elétrico. A figura mostra uma pilha e um motor acoplados, em que ε representa a força eletromotriz (FEM) da pilha, ε’ representa a força contraeletromotriz (FCEM) do motor e r e r’ são resistências internas. Um problema comum que danifica esses brinquedos é o travamento do eixo do motor.
O que ocorre com a FCEM e com a energia fornecida pelas pilhas, que ocasiona danos ao motor, quando seu eixo de rotação é travado?
A)
A FCEM iguala-se com a FEM e toda a energia fornecida pela pilha fica armazenada
no circuito.
B)
A FCEM sofre grande aumento e toda a energia fornecida pela pilha passa a ser
dissipada na forma de calor.
C)
A FCEM inverte a polaridade e toda a energia fornecida pela pilha é devolvida para ela
na forma de energia potencial.
D)
A FCEM reduz-se a zero e toda a energia fornecida pela pilha passa a ser dissipada
na resistência interna do motor.
E)
A FCEM mantém-se constante e toda a energia fornecida pela pilha continua sendo
transformada em energia mecânica.
