Enunciado

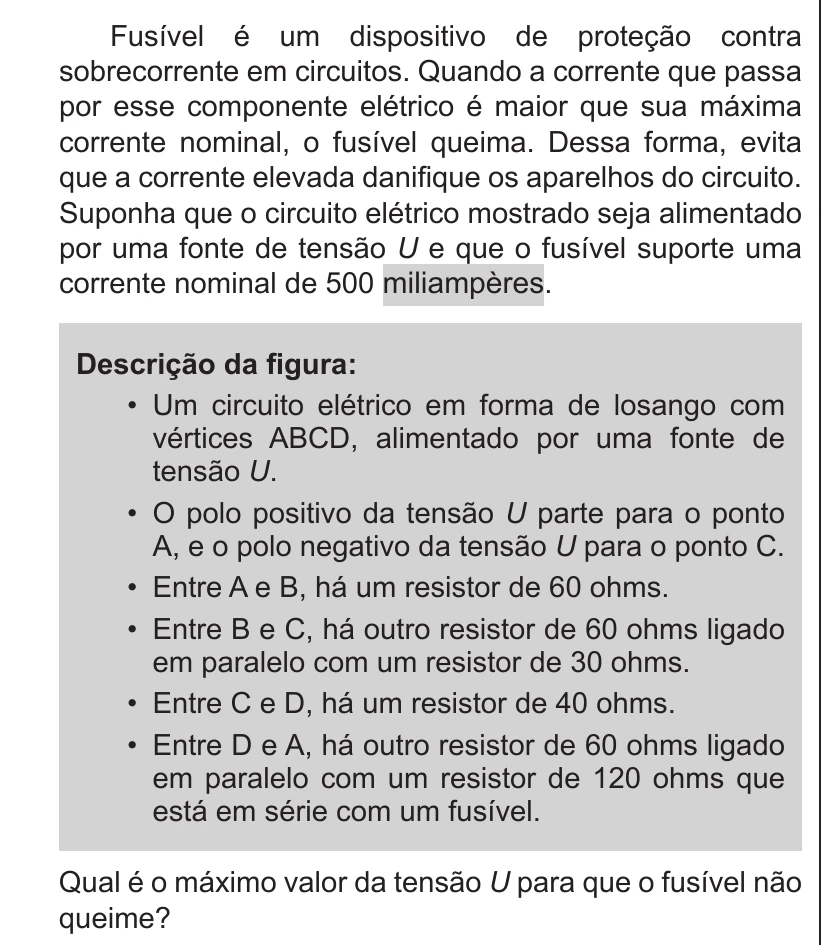

Fusível é um dispositivo de proteção contra sobrecorrente em circuitos. Quando a corrente que passa por esse componente elétrico é maior que sua máxima corrente nominal, o fusível queima. Dessa forma, evita que a corrente elevada danifique os aparelhos do circuito. Suponha que o circuito elétrico mostrado seja alimentado por uma fonte de tensão U e que o fusível suporte uma corrente nominal de 500 miliampères . Descrição da figura: • Um circuito elétrico em forma de losango com vértices ABCD, alimentado por uma fonte de tensão U. • O polo positivo da tensão U parte para o ponto A, e o polo negativo da tensão U para o ponto C. • Entre A e B, há um resistor de 60 ohms. • Entre B e C, há outro resistor de 60 ohms ligado em paralelo com um resistor de 30 ohms. • Entre C e D, há um resistor de 40 ohms. • Entre D e A, há outro resistor de 60 ohms ligado em paralelo com um resistor de 120 ohms que está em série com um fusível. Qual é o máximo valor da tensão U para que o fusível não queime?
