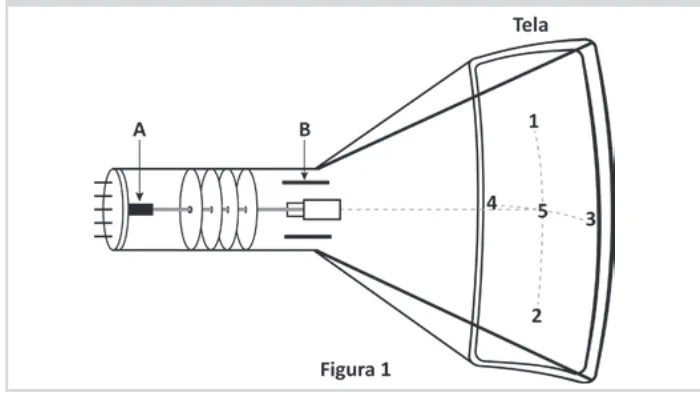

A Figura 1 apresenta o esquema de um tubo de imagem em que
um filamento, na posição A, libera elétrons por efeito termiônico.
Esses elétrons formam um feixe estreito, que é acelerado por
campos elétricos em direção à parte interna da tela. Nesse
caminho, o feixe de elétrons passa por outro campo elétrico, na
região B, atingindo, em seguida, a parte interna da tela do tubo,
a qual é recoberta por um material que emite luz ao receber o
impacto dos elétrons.
Descrição do esquema da Figura 1: A figura apresenta um tubo
de imagem na horizontal, com um filamento centralizado em
sua extremidade esquerda, na posição A. Deste, parte um feixe
de elétrons horizontal que passa pela região B e, em seguida,
parte em direção a uma tela. A tela apresenta cinco pontos,
posicionados da seguinte forma: ponto 1, acima; ponto 2, abaixo;
ponto 3, à direita; ponto 4, à esquerda; e ponto 5, no centro.
Na Figura 2, a carga negativa representa o feixe de elétrons
que é acelerado e, posteriormente, atinge um ponto da tela.
O campo elétrico na região B apresenta a seguinte configuração:

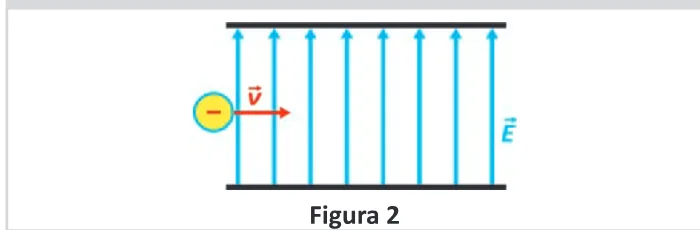

Descrição do esquema da Figura 2: A figura apresenta
um esquema ampliado da região B, onde a carga elétrica
negativa se movimenta perpendicularmente a um campo
elétrico E vetorial, entre duas placas paralelas. Os vetores
E são representados por setas igualmente espaçadas, que
apontam para cima. A carga negativa está à esquerda, com o
vetor v apontando para a direita.
Nessa situação, qual ponto da tela será atingido pelo feixe de
elétrons?
